PFI磨浆机的工作原理

PFI磨打浆（参见QB/T-1463-1992）

 设备及工作原理

   （1）设备结构：由打浆辊、打浆室和加压装置三部分组成。

打浆辊直径为200mm（包括刀片），辊上有33把刀片，刀片长50mm，宽5mm，刀片槽间深度为30mm，刀片平行于打浆辊轴线成辐射方向排列。打浆辊由1KW电机带动，顺时针运转，空载时额定转速为（1460±30）r/min。

打浆室内径为250mm，由400W电机带动，空载时转速控制在（710±10）r/min，以使打浆室和打浆辊间的圆周速度差值为（6.0±0.3）m/s.

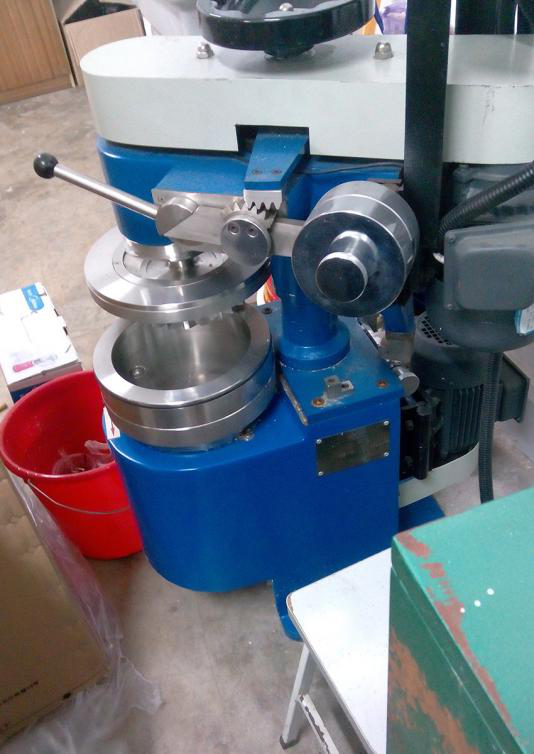

老式PFI磨浆机加压装置由重铊和杠杆系统组成。

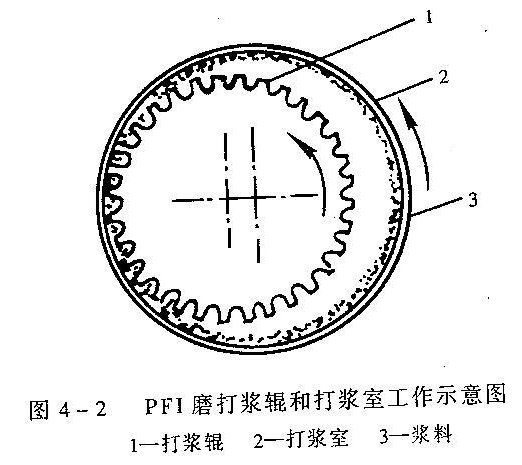

打浆压力是由重铊通过杠杆使打浆辊移向打浆室内壁而产生的。打浆时，打浆辊和打浆室分别在垂直轴上沿相同方向转动，其工作情况见图4-2。

（2）工作原理：基于以相同方向旋转的打浆辊和打浆室之间的圆周速度差，使浆料在打浆辊和打浆室间隙中受到机械作用而达到打浆目的。

要实现打浆度：

    打浆条件：浆压力：（3.33±0.1）N/mm刀片长度。（既832.5N的力/每个刀片）对易于打浆的浆料（如亚硫酸盐阔叶木浆及草浆）可施加负荷，磨浆压力控制在1.77N/mm刀片长度（既442.5N的力/每个刀片）

  开动打浆室，使浆料甩到内壁上，然后再开动打浆辊，待两个打浆元件达到满速旋转时，施加打浆压力，最终靠打浆辊的刀片和浆池的内壁同方向线速度差而产生压力，将纤维撕裂和扯断，即达到保护了纤维的长度又实现了打浆度的目的；

  问题是：压力的实现靠刀棍齿与浆池壁之间“间隙”大小来确定，而要维持这个“间隙”的稳定性是靠齿轮 ̖̖齿杆和重锤̖̖̖̖̖产生的合力来保证的，但设备运转时间一长，这个“间隙”显示的压力就有很多的误差；

  随着智能化技术时代的到来，力值的实现了智能化，各种智能力值显示仪表，层出不穷，最大程度的实现了力值显示的准确性 ˴稳定性，可视性，直观调节。

   新型PFI磨浆机的原理与老PFI磨浆机的原理完全一致，不同的是，用力值智能显示仪和相关配套系统代替了旧式重锤和杠杆加压系统，老式的PFI磨浆机用“间隙”确定压力大小，新式PFI磨浆机用“力值显示仪”确定压力，具有可视性，也可随时调节，稳定性好，参照价值高！

加上触摸屏显示，智能化的一键操作，将现代科技融入了整个设备的全程运转之中！
